2.2 東京駅近くの高架橋
図―4は東京駅近くの中央線高架橋断面です。
図-4 高架橋断面
東京駅近くの桁は支保工にて施工しています。桁は図-5の左の道路側の3室を支保工にて造り、右の線路側の1室部は、下を列車が運行する位置のため型枠、支保工ができないので、プレキャスト部材を夜間、電車の走らない時間で接合しています。
図-5 東京駅近くの桁の断面

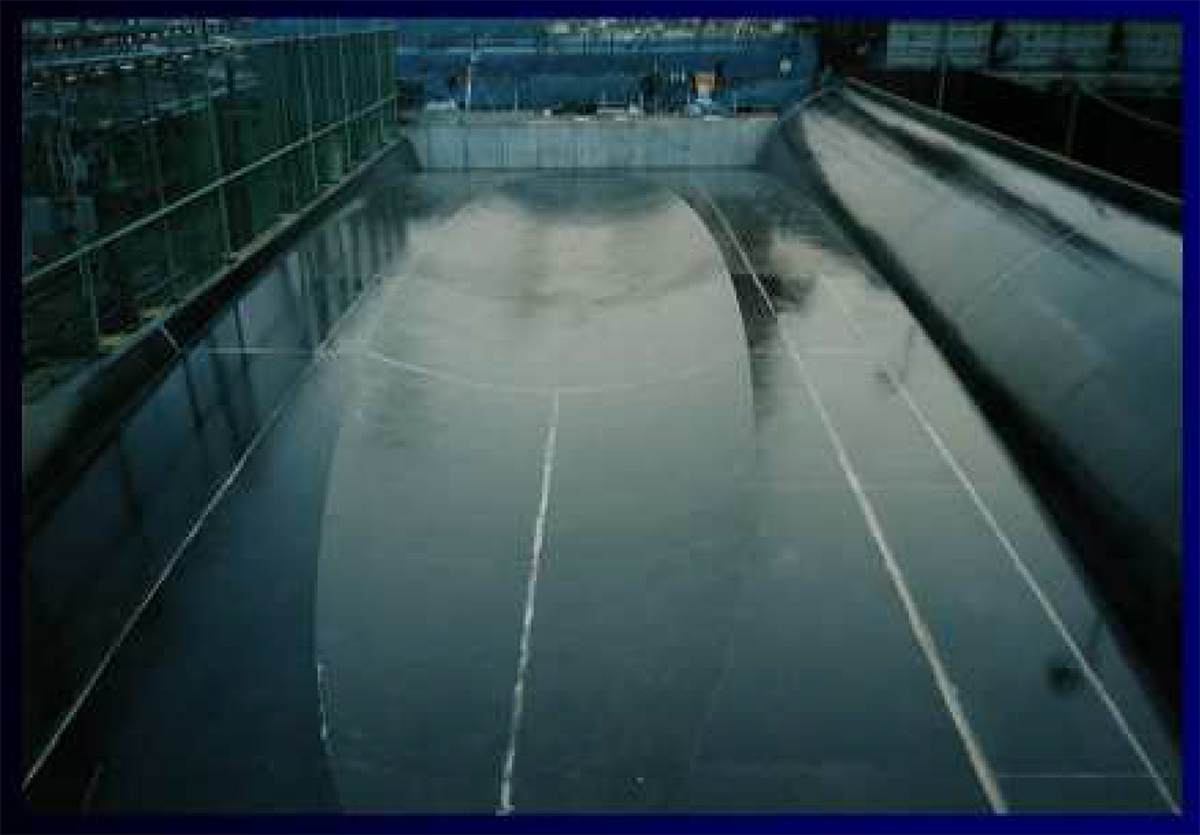

写真-3は、図-5とは逆側から見た、場所打ち部の桁の下型枠です。線路側の1室分がない状況です。
写真-3 型枠
門型橋脚を造り、その後場所打ちで桁を造ります。桁の一部と橋脚が剛結された状態で施工し、橋脚両側の桁が完成後、後打ち部を施工しPCケーブルを配置しています（図-6、図-7）。

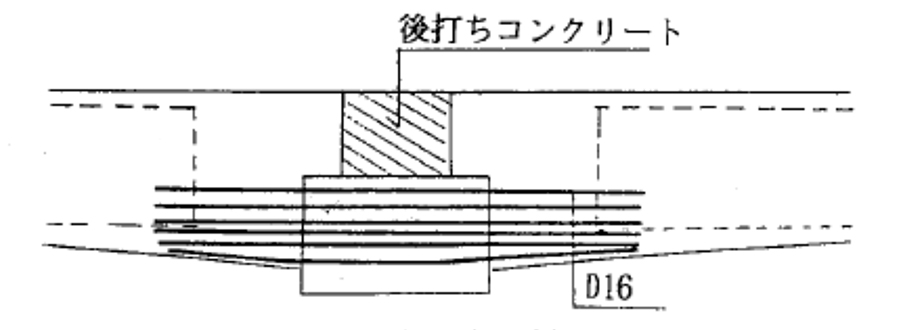

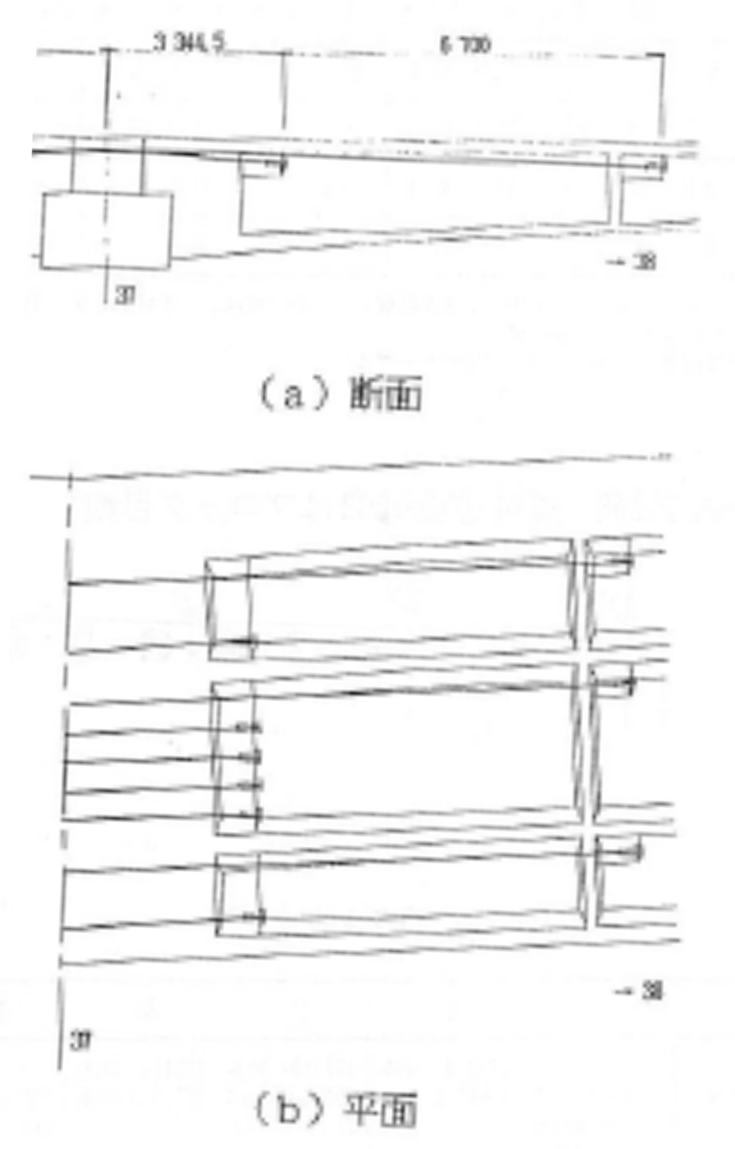

図-6 柱頭部の構造／図-7 連結ケーブルの配置
2.3 日本橋川近くの高架橋
東京駅から離れた日本橋川近くでは、一度線路の外側に桁をつくり、仮の線路として使った後に線路側に桁を移動させ、それからラーメン構造にすることになります。

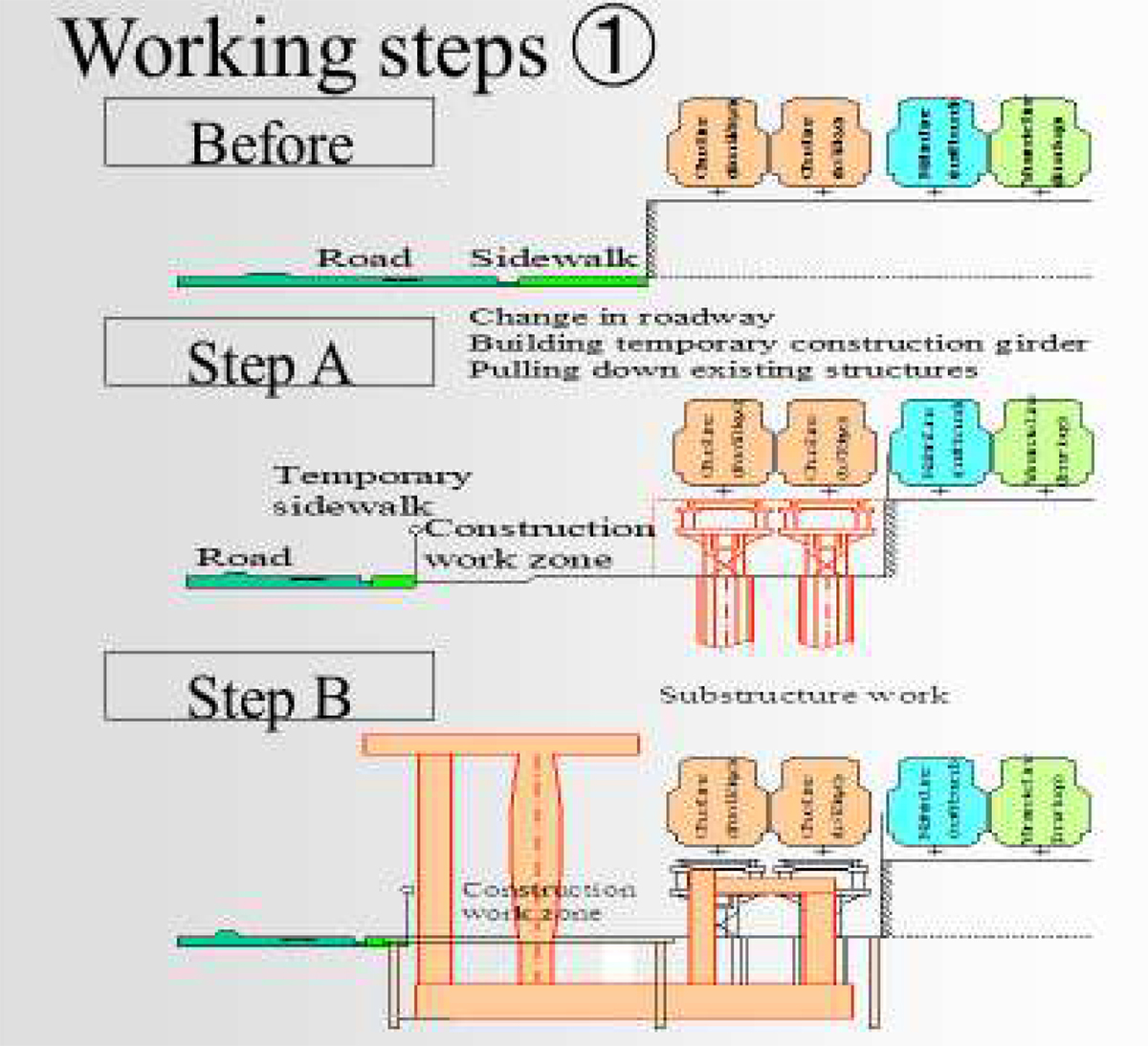

線路を移動させる区間の作業手順を図-8で紹介します。Step Aでは中央線を仮設の桁と橋脚で受けて、中央線の盛土を撤去します。Step Bで、将来の中央線の乗る高架橋の丸の内側の柱1本と、外側に仮設の柱を造り、元の中央線の位置には、将来の京浜東北線が乗る高架橋部分を造ります。
図-8 作業手順-1

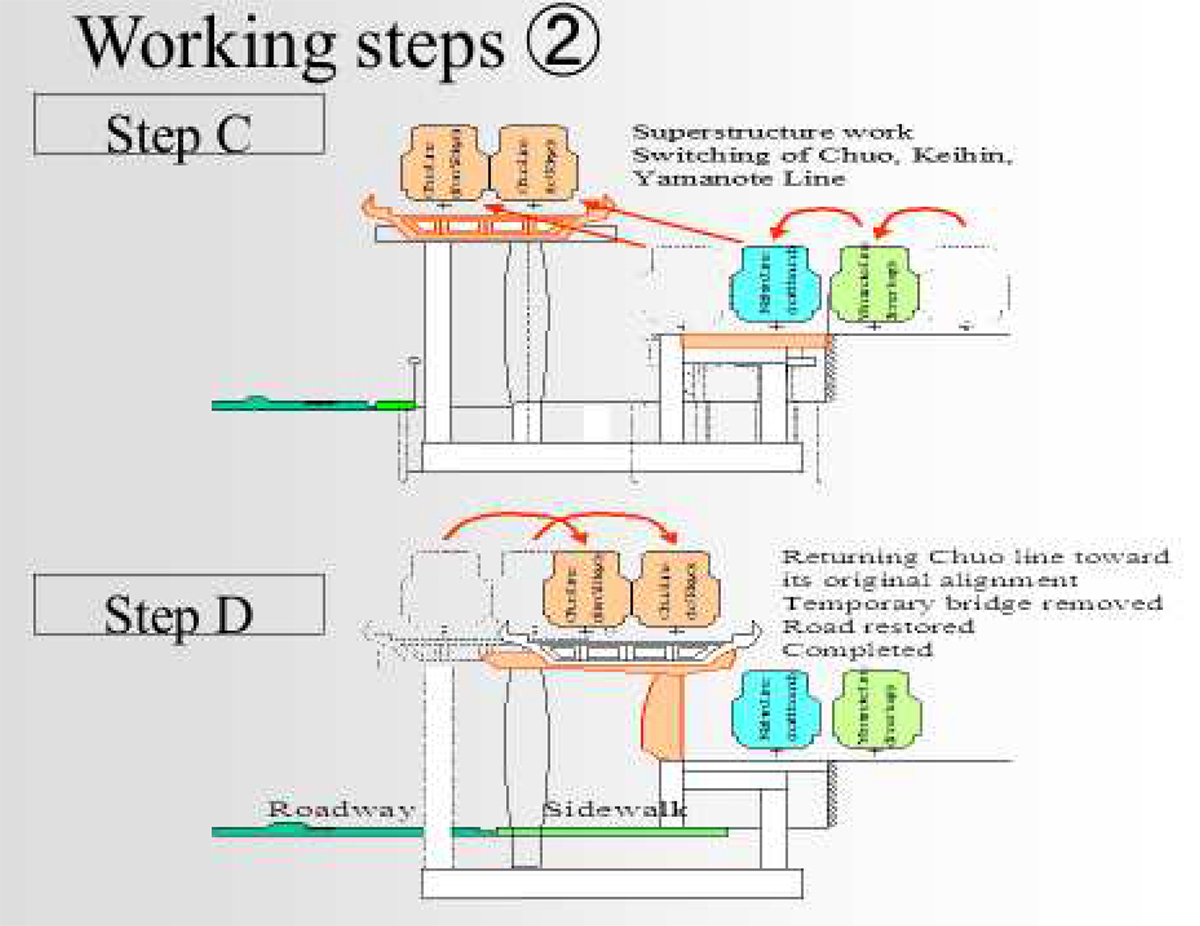

Step Cでは、中央線を外側に移設します。その後に京浜東北線、山手線を移動します。
Step Dでは、京浜東北線の高架橋の外側の柱を伸ばし、中央線の柱と一体化した門型橋脚とします。この後に中央線の桁を本来の位置まで、線路側に移動します。
図-9 作業手順-2
桁と門型橋脚はその後にPC鋼材にて剛結されて、長手方向もラーメン構造となります。
